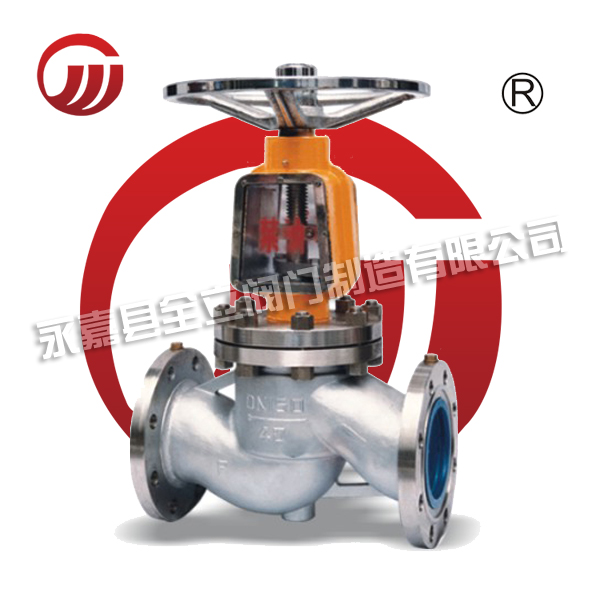

氧氣專用閥不銹鋼氧氣截止閥 JY41W

發布日期：[2015-02-04] 點擊數：氧氣專用閥不銹鋼氧氣截止閥 JY41W

【不銹鋼氧氣專用截止閥特點】

1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能。

2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。

【不銹鋼氧氣專用截止閥用途】

不銹鋼氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。

【不銹鋼氧氣專用截止閥執行標準】

設計規范：GB/T 12235

結構長度：GB/T 12221

法蘭連接：JB/T 79

試驗與檢驗：JB/T 9002

產品標識：GB/T 12220

供貨規范：JB/T 7928

【不銹鋼氧氣專用截止閥試驗壓力】

公稱壓力PN(MPa)Nominal pressure	1.6	2.5	4.0	6.4	10.0	16.0
殼體強度試驗Shell strength test	2.4	3.8	6.0	9.6	15	24
上密封試驗Back seal test	1.8	2.8	4.4	7.0	11	18
密封試驗Seal test	1.8	2.8	4.4	7.0	11	18

【不銹鋼氧氣專用截止閥結構圖】

【不銹鋼氧氣專用截止閥主要連接尺寸】

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
公稱通徑DNNominal diameter	L	D	D₁	D₂	b	f	z-d	H	D₀	重量（kg）Weight
J_Y41W-16P、J_Y41W-16T、J_Y41Y-16P、J_Y41Y-16T
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

公稱通徑DN Nominal diameter	J_Y41W-25P、J_Y41W-25T、J_Y41Y-25P、J_Y41Y-25T
	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions										電動裝置 Electric dewice	重量（kg） Weight
	L	D	D₁	D₂	b	f	z-d	H手	H電	D₀	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公稱通徑DN Nominal diameter	J_Y41W-40P、J_Y41W-40T、J_Y41Y-40P、J_Y41Y-40T
	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions												電動裝置 Electric dewice	重量（kg） Weight
	L	D	D₁	D₂	D₆	b	f	f₂	z-d	H手	H電	D₀	電動裝置 Electric dewice	手動 Hand	電動 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339

【不銹鋼氧氣專用截止閥安裝注意事項】

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.huxinqikan.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
